Con mucha frecuencia los suelos disponibles para construcción de vías no llenan los requisitos de resistencia y durabilidad indispensables para su uso, por lo que se hace necesario mejorarlos. El proceso por el cual se mejoran, para alcanzar dichos requisitos se denomina ESTABILIZACIÓN. Por lo anterior, ANPATEC, ha desarrollado un aditivo químico denominado SOLID-SOIL
TM, el cual es un potencializador del cemento que aumenta la resistencia del suelo y a su vez le da flexibilidad gracias a sus componentes, los cuales hacen que se produzca una red de cristales más larga al ser mezclados con los compuestos del cemento.

Es un compuesto balanceado de ingredientes orgánicos e inorgánicos, el cual se adiciona en pequeñas cantidades a una mezcla de cemento y suelo para mejorar su resistencia y duración en la construcción; logrando una gran reducción de costos, ya que se pueden utilizar los materiales existentes en el sitio, disminuyendo así el consumo de cantera.

SOLID-SOILTM reacciona con el cemento y el suelo formando una red de cristales que se integran en la mezcla por un mecanismo de absorción iónica debido a la presión osmótica en un medio coloidal. Esta red de cristales crea un enlace entre las partículas del suelo que da como resultado una estructura con alta capacidad portante y un bajo módulo de elasticidad, lo cual reduce el fisuramiento.



En la construcción por el sistema SOLID-SOILTM es necesario tener en cuenta el tipo, clasificación, granulometría, plasticidad y en general todas las propiedades físicas de los materiales a tratar. En algunos casos particulares puede ser importante conocer algunas características químicas, sobre todo si existe o ha habido alguna contaminación con productos químicos o materiales heterogéneos. Es por lo tanto indispensable conocer el reporte del laboratorio de suelos para poder hacer el diseño de las mezclas por el sistema SOLID-SOILTM.


El diseño de la estructura de pavimentos por el Sistema SOLID-SOILTM se realiza por el Método Viscoelástico, en el cual utilizamos los métodos ya normalizados de diseño de estructuras para vías y pavimentos aceptados, con los cuales se puede establecer las dimensiones y espesores de las diferentes capas que conforman dichas estructuras, pero modificando los factores debido a los cambios producidos por el aditivo SOLID-SOILTM en el suelo-cemento.


Para diseñar una estructura se requiere de los siguientes parámetros:



CBR



TPD



% De Vehículos Pesados



Factor Camión



% de Crecimiento



Periodo de Diseño

- Relaciones Humedad-Peso Unitario de Mezclas de Suelo - Cemento
- Humedecimiento de mezclas de Suelo-Cemento compactadas
- Preparación en el laboratorio de probetas de Suelo-Cemento
- Contenido de Cemento en mezclas frescas de Suelo-Cemento
- Procedimiento para identificar suelos de grano fino y grano grueso
- Clasificación del material
- Conservación y transporte de muestras de suelos
- Preparación en seco de muestras de suelo para análisis granulométrico y determinación de constantes físicas
- Clasificación del material

- Normas INVIAS, ASTM, ASSHTO

El Solid-Soil TM se encuentra en presentaciónes tipo polvo en caneca de 20 Kilos.








Técnicas:
Tecnología de punta.
Alta resistencia con bajo contenido de cemento en la mezcla.
Se evita el manejo de grandes cantidades de suelo para la construcción de sub-bases y bases de estructuras
Mayor elasticidad de la estructura (bajo módulo de elasticidad).
Logra mezcla de cemento con diferentes tipos de suelo: limos orgánicos, arcillas, arenas, gravas, desechos industriales, etc.
Obtiene una mejoría en las características de la subrasante
Por sus características de elasticidad no se requiere formaletas ni juntas de expansión y reduce los efectos de retracción.
Logra suelos estructuralmente resistentes a las lluvias, inundaciones y producción de polvo, porque produce encapsulamiento de los materiales finos.
Disminuye la permeabilidad al agua evitando que la humedad llegue a las capas inferiores al suelo tratado.



Económicas:
Mayor rendimiento de la inversión.
Bajos costos de construcción comparados con los métodos tradicionales.
Gran economía en transporte.
El tiempo de vida útil de las obras es mayor
Permite una reducción del espesor de la estructura de la vía, lo cual implica menor consumo y transporte de materiales.
Suprime el transporte de suelo nativo hasta los botaderos.



Sociales:
No destruye el medio ambiente.
Estabiliza bases de construcción de vías, patios, parqueaderos, sótanos, canchas múltiples, edificaciones, suelo para la construcción de viviendas, bodegas, etc.; con todo tipo de suelos.


























































Para ver animación comparativa de la resistencia a la compresión inconfinada a diferentes edades.

Para ver animación comparativa de la resistencia a los 7 días





Pasos que se deben seguir para la construcción de bases ESTABILIZADAS con SOLID-SOILTM.

Pasos preliminares:
- Estudio de Suelos
- Estudio de carga de Diseño
- Clasificación del tipo de SOLID-SOILTM

Con base en la dosificación del Diseño se procede a determinar las cantidades de Cemento y aditivo SOLID-SOILTM y se realiza el siguiente proceso:


- Escarificación del suelo (con Motoniveladora o Recicladora) a la profundidad que se va estabilizar
- Regar el cemento geográficamente, en cantidades de acuerdo al diseño
- Mezcla (con Motoniveladora o Recicladora) de suelo con cemento a la profundidad que se va a estabilizar.

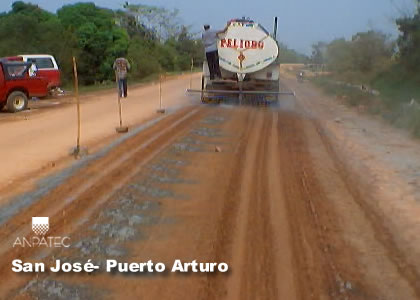

- Regar el aditivo SOLID-SOILTM previamente diluido en agua (dependiendo del proceso y la humedad natural del suelo la dilución puede variar entre 1:10 ó 1:20 por metro cúbico de suelo a estabilizar)
- Mezclar el suelo-cemento y el aditivo SOLID-SOILTM (Con Motoniveladora o Recicladora)
- Revisar la Humedad Optima de Compactación.
- Tomar cilindros para verificar resistencias.
- Perfilar, Nivelar y Seriar con Motoniveladora.

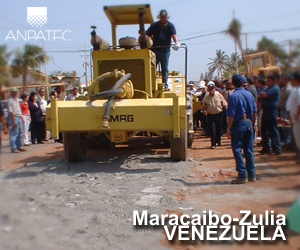

- Compactar con un cilindro mínimo de 8 toneladas sin vibración.
- Después de 24 horas imprimar y luego aplicar el acabado final.

- Motoniveladora
- Recicladora
- Cilindro
- Carro-tanque con Irrigador y Motobomba.
- Rollos de Polietileno (para cubrir el suelo en caso de lluvia)
- Herramienta Menor (picas, palas, niveles, decámetro)
- Cilindros para toma de muestras.



Es importante determinar las siguientes características del material a tratar:


  - Clasificación del material (UCS)
- Granulometría
- Humedad Natural
- Humedad Optima
- Densidad máxima
- Resistencia a la compresión
- Limites Líquido y Plástico.
- C.B.R.
